經濟實用型氧氣報警器、氧氣濃度報警器ARD800
產品概述：
氧氣屬于助燃物資，在特定環境下過多過少都存在一定的安全隱患。比如在實驗室，氧氣含量超標，超過環境標準存在的氧氣濃度21%，遇到點易燃易爆的氣體就有可能會引爆；如果是在隧道、地下車庫能密閉或者半封閉式環境下作業，還需要預防氧氣不足，以免工作人員缺氧導致呼吸不暢。為了解決以上問題，我單位推出了經濟實用型氧氣報警器、氧氣濃度報警器ARD800-一款兩總線結構的氣體報警系統。該報警系統可以實現在線24小時不間斷檢測被測環境中的氧氣含量，防止氧氣濃度過高或者過低帶來的不良隱患。
經濟實用型氧氣報警器、氧氣濃度報警器ARD800

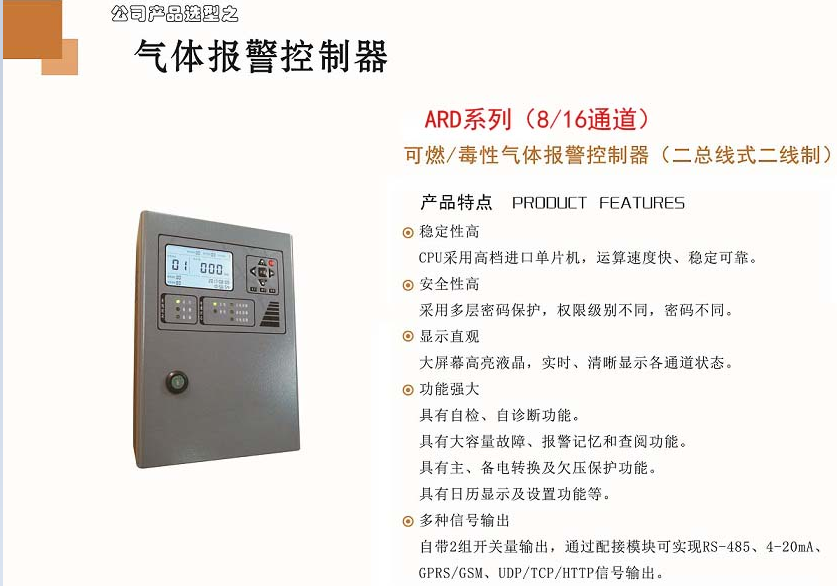

氣體控制器ARD800（系統主機）
控制器是配接收探測器上傳過來的氣體濃度信息，并將接收到的氣體濃度信息轉換成數字信息顯示到液晶屏幕上以供觀察。如果分析得出的氣體濃度數據超過預設報警值時，系統就會發出聲光報警，同時啟動外設（聲光報警器、排風扇、電磁閥）動作，解決氣體濃度超標問題。
產品特點：
技術參數：
1、示值誤差：±5%F•S
2、顯示方式：大屏幕LCD液晶、發光管
3、報警方式：聲、光報警
4、報警音量：＞75dB
5、響應時間：≤30s
6、工作電壓：主電：AC220V±15%，50Hz±1%
備電：12VDC/1.3Ah兩節
7、外形尺寸：320mm×230mm×90mm
8、工作方式：連續
9、工作環境：溫度 -10℃—50℃ 濕度 ≤93%RH
大氣壓力 86kPa—106kPa
10、絕緣電阻：正常環境時 ≥100MΩ
濕度為93%RH時 ≥1MΩ
11、功 耗：小于10W
12、供電節點：4個、8個、16個
13、報警輸出：3A /2組 接點輸出，其中一組可設置脈沖輸出
14、信號傳輸：24V無極性兩總線（≥RVS 2*2.5mm2二芯雙絞線）
15、傳輸距離：＜1200m
16、安裝方式：非防爆場合的壁掛式安裝

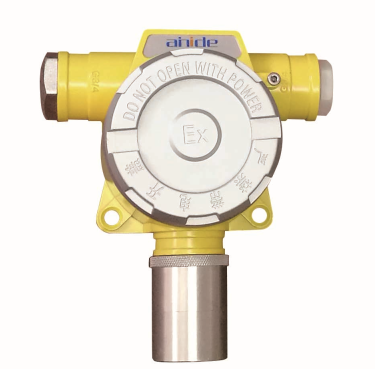

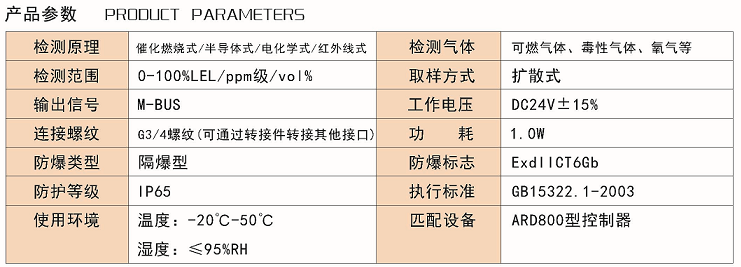

氣體探測器ARD320（系統探頭）
探測器實時采集被測環境中氧氣濃度變化，然后將探測到的氣體濃度信號通過信號線傳輸給控制器，然后由控制器完成上述控制器的功能。該探測器可配套就地顯示/報警燈，實現濃度超標就地顯示報警，還可以配置GPRS無線傳輸模塊實現無線傳輸功能。
產品特點：
測氧氣，采用的是進口電化學式傳感器，檢測靈敏度高，抗中毒性能好；
電路板芯片采用的是先進軟件處理系統，抗干擾性好；
對高濃度、短路、斷路具有自診斷和自我保護的能力；
整體設計采用防爆結構設計，可適用于1/2防爆危險區；
多部件采用模塊化結構設計，拔插更換便捷；
安裝時采用壁掛式或者抱管式安裝方式；
控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動接出繼電器，從而啟動所連接的風機、磁閥或其它消防設備。
相關產品：
RBK-6000-Z型氧氣報警器廣泛應用于冶金、石油、石化、化工、輕工、焦化、市政、煤氣、制藥、污水處理及許多特殊行業和領域。
氧氣報警控制器產品特點:
﹥ 使用高速cpu處理器，能夠快速精確地處理系統任務，保證系統的可靠性；
﹥ LCD液晶屏幕，可實時顯示探測器的濃度、狀態；
﹥ 使用485通訊協議，可靠性高；
﹥ 4組可編程繼電器，無源常開、常閉觸點，觸點容量240V/7A；
﹥ 采用模塊化結構設計，便于系統維護；
﹥ 可通過計算機實現本地監控，探測器運用狀態數據可永久存儲；
氧氣報警器技術指標：
﹥ 安裝方式：壁掛式安裝
﹥ 工作電壓：主電：220VAC/(50～60)Hz
﹥ 備 電：24VDC/7AH（可選）
﹥ 額定功率： ≤3W
﹥ 工作溫度： 0℃～+40℃
﹥ 工作濕度： (10～95)%RH
﹥ 探測器輸入：四線制（電源線≥1.5mm2（國標線）
信號線≥0.75mm2（雙色雙絞線）)
﹥ 報警方式：聲音報警：分故障報警，濃度報警兩種不同的聲音;
﹥ 光 報 警：通過發光二極管顯示出電源故障報警、濃度報警、探測器故障報警
﹥ 輸出信號：4組報警繼電器無源信號輸出，第1組為固定的脈沖常開，探測器中任意一路的報警都會引起該組繼電器的動作。其余三組為的常開功能，可實現分組控制（詳細見說明書第12頁），每組容量：5A/250VAC或10A/30 VDC
﹥ 故障報警：系統可顯示探測器連線短路、斷路故障；傳感器故障；系統供電電源故障等
﹥ 歷史記錄：記錄999條報警信息
RBT-6000-Z型點型氧氣探測器又稱為氧氣檢測儀或氧氣檢測儀器，采用國外進口傳感器，采用自然擴散方式取樣，現場液晶屏幕顯示。RBT-6000-Z型點型氧氣探測器廣泛應用于冶金、石油、石化、化工、輕工等行業。
RBT-6000-Z型點型氧氣探測器技術參數：
﹥ 檢測原理：電化學式
﹥ 檢測氣體：氧氣
﹥ 采樣方式：自然擴散
﹥ 示值誤差：±5%F.S/±10%/±5×10-6mol/mol
﹥ 響應時間：≤30s
﹥ 工作電壓：DC15V～30V
﹥ 額定功率：≤3W
﹥ 溫 度：-40℃～55℃
﹥ 濕 度：≤95%RH
﹥ 連接電纜：電源線≥1.5mm2（國標線）
信號線≥0.75mm2（雙色雙絞線）
﹥ 傳輸距離：≤2000m
﹥ 安裝方式：固定支架、管裝、墻壁裝
﹥ 安裝螺旋：G1/2〃
RBT-6000-Z型點型氧氣探測器安裝位置：
探測器安裝在被檢測氣體易漏場所，安裝位置根據被檢測氣體相對于空氣比重大小決定。
當被檢測氣體比重大于空氣比重時，探測器應安裝在距離地面(30～60)cm處，且傳感器部位向下。
當被檢測氣體比重小于空氣比重時，探測器應安裝在距離頂棚(30～60)cm處，且傳感器部位向下。
控制器與探測器的連接
RBK-6000-Z型總線控制器采用四線制接法，其中：
兩根電源線徑應不低于1.5mm2（國標線）
兩根信號線應為一對雙色雙絞線，線徑不低于0.75 mm2
參照控制器與探測器接線圖將控制器與探測器的對應端子相連接
