JB-TB-JX800防爆型氨氣報警器、氨氣濃度報警儀是由氣體報警控制器和點型氣體探測器（氨氣）兩部分組成強大的氣體報警監控系統。其中氣體報警控制器是本公司開發的高新技術產品，是嚴格按照GB16808-2008《可燃氣體報警控制器》設計而成。由于采用M-Bus總線結構形式，所以該系統的最大特點是信號傳輸距離遠，安裝方便，特別適合控制范圍比較大的應用場合；該系統工作穩定、可靠，抗干擾性強，是氣體報警系統更新換代的理想產品。而點型氣體探測器（氨氣）則是嚴格按照GB15322.1-2019《可燃氣體探測器第1部分工業及商業用途點型可燃氣體探測器》、GB12358《作業場所環境氣體檢測報警儀通用技術要求》等標準而設計，是一款多功能報警系統，可廣泛應用于石油化工、人工煤氣、冶金、鋼鐵、煉焦、電力等存在可燃或有毒氣體的各個行業，是保證財產和人身安全的理想監測儀器。JB-TB-JX800防爆型氨氣報警器、氨氣濃度報警儀
氣體報警控制器的介紹：
控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動輸出繼電器，從而啟動所連接的風機、電磁閥或其它消防設備。
產品特點：
采用高檔進口單片機的CPU，保證系統運算速度，保證系統可靠性；
多重密碼保護，每個操作都設有獨立的密碼，以防出現誤操作帶來的不便；
大屏幕高亮度液晶顯示，可以實時清晰的顯示各個通道的濃度值；
具有自檢自診斷功能，欠壓保護、主備電自由轉換、存儲功能以及日歷展示的功能；
自帶2組開關量輸出，可以直接輸出RS-485信號，上接到消防系統實現幾種監控；
技術參數：
1、示值誤差：±5%F•S
2、顯示方式：大屏幕LCD液晶、發光管
3、報警方式：聲、光報警
4、報警音量：＞75dB
5、響應時間：≤30s
6、工作電壓：主電：AC220V±15%，50Hz±1%
備電：12VDC/1.3Ah兩節（選配）
7、外形尺寸：320mm×230mm×95mm
8、工作方式：連續
9、工作環境：溫度 -10℃—50℃ 濕度 ≤93%RH
大氣壓力 86kPa—106kPa
10、絕緣電阻：正常環境時 ≥100MΩ
濕度為93%RH時 ≥1MΩ
11、功 耗：小于20W
12、供電節點：4個、8個、16個、32個、64個
13、報警輸出：3A /2組 接點輸出
14、信號輸出：標準485 modbus_RTU協議輸出（選配）
15、信號傳輸：24V無極性兩總線（≥RVS 2*2.5mm2二芯雙絞線）
16、傳輸距離：＜1200m
17、安裝方式：非防爆場合的壁掛式安裝
JB-TB-JX800防爆型氨氣報警器、氨氣濃度報警儀
氣體報警控制器的介紹：

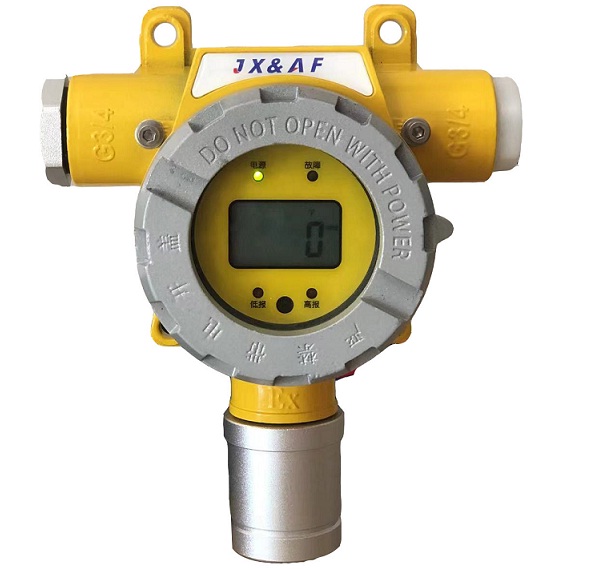

GQ-JXT600點型氣體探測器用于長期連續監測空氣中氣體的含量，安裝在氣體易泄漏的場所。本設備具有高穩定性，低功耗，抗干擾性。特別適用于工作環境惡劣，工作人員不易靠近的易燃易爆場所。是保證財產和人身安全的理想監測儀器。
產品特點：
采用進口催化燃燒式傳感器，檢測靈活敏度高，安全可靠；
采用先進軟件處理，抗干擾能力強；
采用模塊化結構設計，后續更換維修方便；
防爆結構設計，可以在惡劣的環境下工作；
內設有冗余空間，可以定制聯動觸點輸出或者內置大容量電池；
技術參數：
檢測原理：電化學式
檢測氣體：氨氣
檢測范圍：0-100ppm
報警點：20ppm（可調）
電源：DC24V
功耗：1.2W
環境： 溫度：-20℃－50℃
濕度：≤95%RH
大氣壓力：86KPa －106KPa
絕緣電阻：正常環境時≥100MΩ
濕度為94%RH時≥1MΩ
工作方式：連續
防爆方式：隔爆
取樣方式：擴散
貯存： 溫度：-500C—800C
濕度：≤95%RH
壽命：三年
M-Bus信號傳輸距離<1200m（二芯屏蔽雙絞線,線徑≥0.75mm2時)
JB-TB-JX800防爆型氨氣報警器、氨氣濃度報警儀
安裝須知：
⑴ 該探測器在DC24V供電時，電流50mA，電壓≤18V時將不能正常工作，根據上述條件，結合現場安裝情況選用供電線。
銅的電阻率0.0174Ωmm2/m
⑵ 根據距離遠近選擇合適線徑，建議選用0.5mm2以上的雙絞銅線作通訊供電線。
安裝位置：
將探測器安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。探測器安裝高度宜高出釋放源（0.5~2）m處。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：
a、直接受蒸汽、油煙影響的地方；
b、給氣口、換氣扇、房門等風量流動大的地方；
c、水汽、水滴多的地方；
d、溫度在-40℃以下或70℃以上的地方；
e、有強電磁場的地方。
安裝方法：
根據探測器的安裝位置，用兩個M6膨脹螺栓把固定架固定在墻壁或其他支撐物上，探測器應可靠接地。
接線要采用高度屏蔽線，防止電信號被干擾，打開探測器蓋，將電纜穿入探殼內，前端剝皮50mm，線芯依次排開，根據實測截取多余的長度，剝線長度10mm。拔下接插件，用Φ3的小型螺絲刀，將撥好的導線依次固定到接插件內。接線順序：T+（紅線）、T-（黑線）、機殼地（電纜的屏蔽網）依次接控制器對應端子。T+、T-接線無反正。接好線后用防爆膠泥將電纜線出口密封，緊固好機殼。
